中央新风系统








      新风系统是一种新型室内通风排气设备,属于开放式的循环系统,让人们在室内也可以呼吸到新鲜、干净、高品质的空气。







工作原理

工作原理新风系统是根据在密闭的室内一侧用专用设备向室内送新风,再从另一侧由专用设备向室外排出,在室内会形成“新风流动场”的原理,从而满足室内新风换气的需要。实施方案是:采用高压头、大流量小功率直流高速无刷电机带动离心风机、依靠机械强力由一侧向室内送风,由另一侧用专门设计的排风新风机向室外排出的方式强迫在系统内形成新风流动场。在送风的同时对进入室内的空气进新风过滤、灭毒、杀菌、增氧、预热(冬天)。排风经过主机时与新风进行热回收交换,回收大部分能量通过新风送回室内。借用大范围形成洁净空间的方案,保证进入室内的空气是洁净的。以此达到室内空气净化环境的目的。










   主要优势

     1)不用开窗也能享受大自然的新鲜空气;

     2)避免 “空调病”;
     3)避免室内家具、衣物发霉;

     4)清除室内装饰后长期缓释的有害气体,利于人体健康;

     5)调节室内湿度,节省取暖费用;

     6)有效排除室内各种细菌、病毒;

     7)超静音。




一、按新风系统气流组织:

1、单向流新风系统

分为正压单向流和负压单向流系统:                       单向流新风系统示意图

1)负压单向流系统:是基于机械式通风系统三大原则的中央机械式排风与自然进风结合而形成的多元化通风系统,由风机、进风口、排风口及各种管道和接头组成的。安装在吊顶内的风机通过管道与一系列的排风口相连,风机启动,室内混浊的空气经安装在室内的吸风口通过风机排出室外,在室内形成几个有效的负压区,室内空气持续不断的向负压区流动并排出室外,室外新鲜空气由安装在窗框或墙体的进风口不断的向室内补充,从而使您一直呼吸到高品质的新鲜空气。该新风系统的送风系统无须送风管道的连接,而排风管道一般安装于过道、卫生间等通常有吊顶的地方,基本上不额外占用空间。但该系统目前无法解决PM2.5的过滤。

2)正压单向流系统:由风机、进风口、排风口和各种管道和接头组成。正压单向流系统在引入室外新鲜空气的同时,可以主动过滤90%以上的PM2.5,从而避免了负压单向流系统无法解决PM2.5污染的问题。但该系统需要送风管道从室外连接至主机,再连接到各房间,需占用一定的室内吊顶或地面高度空间。同时为保证微正压的送风效果,需在厨房或卫生间配置排风扇。

总之,单向流系统的优点是:结构较简单,主机和管道占用空间少,购置成本较低;缺点是:没有热回收功能,会增加房间的采暖或空调能耗。

2、双向流新风系统    双向流新风系统示意图

双向流新风系统是基于机械式通风系统三大原则的中央机械式送、排风系统,新风主机通过管道与室内的空气送、排风口相连接,不断地把室外新风送入室内,同时排出污浊的空气,以保证室内空气质量。相对而言,该系统的结构比单向流复杂些,主机和管道占用空间多,购置成本和维护费用也更高。

 2.1、带全热交换功能的双向流新风系统

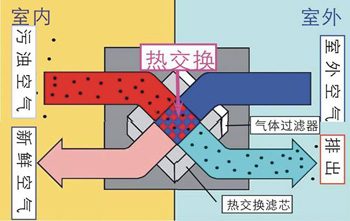

全热交换新风系统是基于双向流新风系统的基础上改进的一种具有热回收功能的送排风系统。它的工作原理是送风和排风由一台主机完成,主机内部增设一个热交换模块,可实现排出室外的空气和送进室内的新风在这个全热交换装置里进行换热,从而达到回收冷热量、减少室内冬季采暖和夏季制冷的能耗的目的;在改善室内空气品质的基础上,尽量减少对室内温度的影响。



二、按新风正压送风的布置方式

1、顶送风系统

指室内新风送风口安装于室内吊顶或墙体上部的送风方式,该送风方式需占用一定的吊顶空间来布置管道和送风口;对于层高较高的房间,为保证送风效果,送风口的安装高度不易过高;送风口风速一般在1-2米/秒。该系统的管道一般布置于室内吊顶,会占用一定高度空间,但可结合室内精装吊顶或中央空调的室内机吊顶布置。

2、地送风系统

由于二氧化碳比空气重,因此越接近地面含氧量越低,从节能方面来考虑,地送风方式会得到更好的通风效果。从地板或墙底部送风口或上送风口所送冷风在地板表面上扩散开来,形成有组织的气流组织;并且在热源周围形成浮力尾流带走热量。由于风速较低(一般不高于0.3米/秒),气流组织紊动平缓,没有大的涡流,因而室内工作区空气温度在水平方向上比较一致,而在垂直方向上分层,层高越大,这种现象越明显。由热源产生向上的尾流不仅可以带走热负荷,也将污浊的空气从工作区带到室内上方,由设在顶部的排风口排出。底部风口送出的新风,余热及污染物在浮力及气流组织的驱动力作用下向上运动,所以地送风新风系统能在室内人体活动区提供良好的空气品质。

地送风要求层高不低于2.9m(室内净高不低于2.3-2.4m),此时污浊空气才易于被浮力尾流带走;对房间的设计冷负荷也有一个上限,目前的研究表明,如果有足够的空间来大型送风散流装置的话,房间冷负荷可达120w/㎡,房间冷负荷过大,置换通风的动力能耗将显著加大,经济性下降;另外地送风装置占地、占空间的矛盾也更为突出。

由此可见,根据新风系统安装环境的不同,选用的新风系统也会有些差异,只有选择适合自家的新风系统,才能达到最好的交换空气效果。





组合通风设计 折叠较好的组合有以下可以选择:

新风系统+空调

新风系统+地暖
